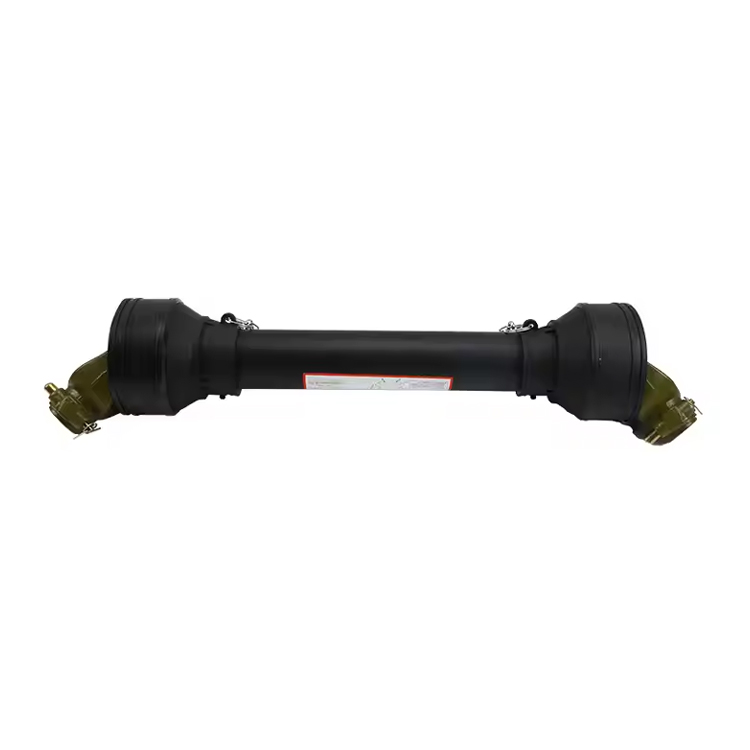

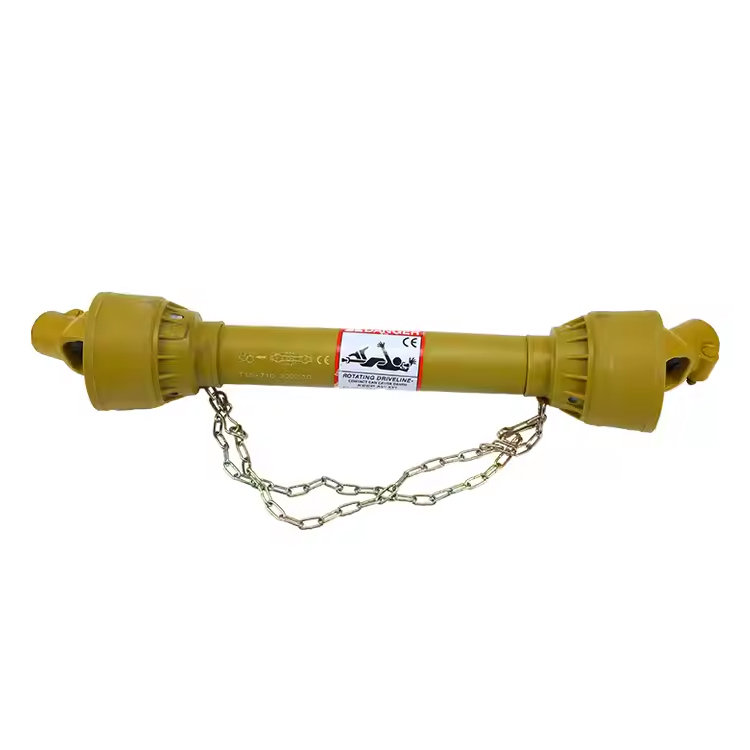

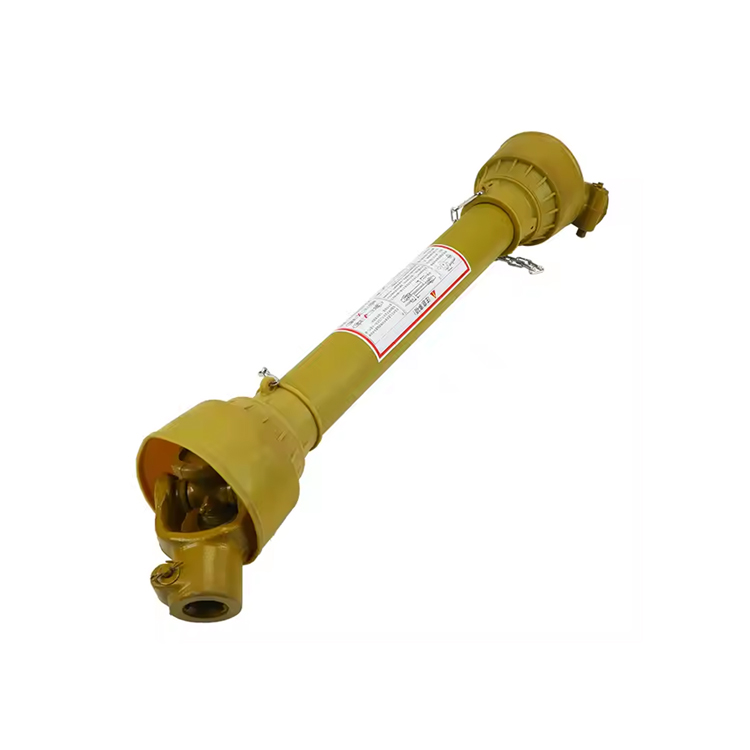

Arbori de antrenare a tractorului

The Arbori de antrenare a tractoruluisunt o componentă importantă a sistemului de transmisie a energiei electrice în utilaje agricole. Ele funcție principală este de a transfera eficient puterea motorului către roți sau utilajele agricole însoțitoare, servind ca ansamblu de bază care asigură eficiența operațională și siguranța de conducere a tractorului.

Compoziție structurală

Tubul arborelui de transmisie: din aliaj de aluminiu de înaltă rezistență, este componenta principală pentru transmisia puterii și poate rezista la cuplul și tensiunea de îndoire.

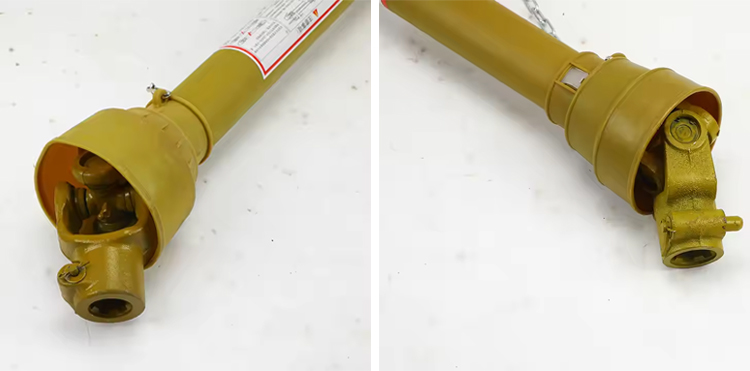

Articulație universală: permite transmiterea puterii între capetele de intrare și ieșire care nu sunt pe același plan. The maximum angle can reach 80°. Adoptează o structură de cușcă cu bilă pentru a asigura o transmisie lină.

Cuplare și arbore de tei: conectează cutia de viteze și axul de acționare. Proiectarea dreptunghiulară a angrenajului cu tei îmbunătățește precizia transmisiei.

Rulmenții și garniturile: rulmenții cu bile adânci (pentru sarcină mare și grea), rulmenți cilindrici (cu o capacitate puternică de încărcare) și rulmenți glisante (pentru sarcină mică și sarcină grea) sunt utilizate în combinație. Garniturile de ulei împiedică scurgerea uleiului lubrifiant.

Forme și caracteristici comune

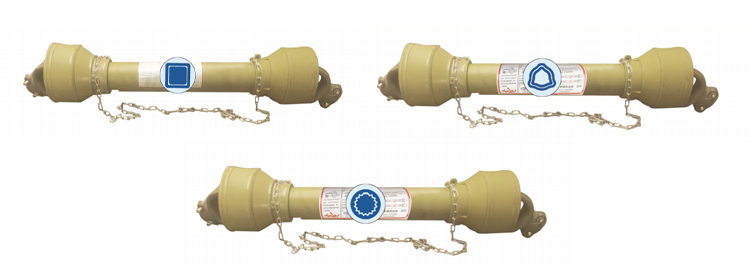

Forma spline aArbori de antrenare a tractoruluipoate afecta direct eficiența de rotație și capacitatea de încărcare și se aplică și diferitelor scenarii de aplicare.

Spline dreptunghiulare

● adoptă metoda de centrare a diametrului mic, asigurând o bună stabilitate de centrare. Deformarea cauzată de tratamentul termic poate fi eliminată prin măcinare pentru a garanta o precizie ridicată.

● Cu mai mulți dinți, poate dispersa sarcina și este potrivit pentru conexiuni fixe sau conexiuni glisante cu sarcini medii până la mici.

● Rădăcina dinților este relativ superficială, ceea ce duce la o concentrație de stres mai mică. Puterea arborelui și a butucului este mai puțin slăbită, iar o precizie ridicată poate fi obținută prin măcinare.

● Este utilizat în mod obișnuit în transmisiile mecanice de tractoare, automobile, mașini -unelte etc. și este deosebit de potrivit pentru situații care necesită aliniere și îndrumare ridicată.

Spline involut

● Profilul dinților este o curbă involutică. Atunci când este supus încărcăturii, generează forță radială, asigurându -se că fiecare dinte este stresat uniform, ceea ce duce la o rezistență ridicată și la o durată de viață lungă.

● Poate fi utilizat în mod obișnuit pentru alinierea laterală a dinților sau, de asemenea, pentru alinierea cu diametrul mare sau cu diametru mic.

● Procesul este similar cu cel al angrenajelor, ceea ce face ușoară obținerea de înaltă precizie și schimb de schimb.

● Este potrivit pentru conexiunile cu sarcini mari, cerințe de precizie de aliniere ridicată și dimensiuni mari.

Spline triunghiulare

● Prelucrare simplă: dinții sunt mici și numeroase, facilitând reglarea și asamblarea și provocând o slăbire minimă a arborelui și a butucului.

● Potrivit pentru conexiuni statice cu diametre mici și sarcini mici, cum ar fi conexiunile pieselor cu pereți subțiri.

● Structura simplă și costurile scăzute de fabricație.

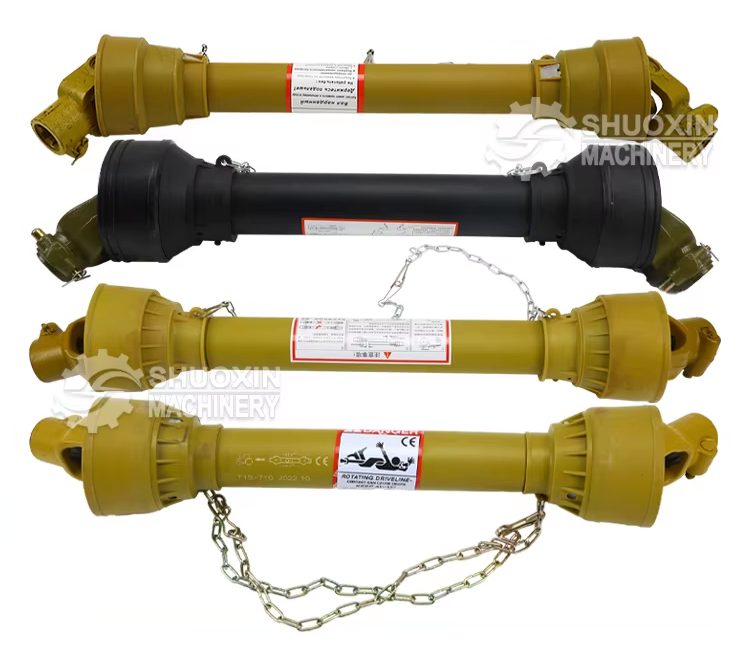

AcesteArbori de antrenare a tractoruluiProdus și dezvoltat de Shuoxin® este conceput în principal pentru a oferi continuu soluții de transmisie eficiente și durabile pentru agricultura globală, permițând mai multor fermieri să își îndeplinească operațiunile agricole cu ușurință.
